PT4205原理图 高要求芯片，设计周边零件选型，PWM 线路设计、PCB设计 参数计算器

公式排序 ↓

PT4205原理图 高要求芯片，设计周边零件选型，PWM 线路设计、PCB设计 参数计算器 500

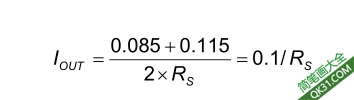

采样电阻计算器

电流(A)
 =
————————————————
采样电阻
Ω

Rs ≥ 0.17 Ω

注意：实际使用中需要尽量比标准采样电阻更低点，如果输出1A电流，可以采取0.19欧采样电阻


PT4205 是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联 LED。其输入电压范围从 5V 到 30V，

具有 200mV±3%的基准电压，输出电流通过一个外部电阻设定，最大可达 1.2 安培。根据不同的输入电压和外部器

件，PT4205 可以驱动高达数十瓦的 LED。PT4205 内置功率开关，采用高端电流采样设置LED平均电

流，DIM引脚可以接受模拟调光和宽范围的PWM调光。内置过温软保护功能，当温度过高时自动降低LED电流，提高

系统可靠性并避免高温运行时可能出现的闪烁问题。PT4205 采用 SOT89-5 封装和 ESOP8 封装。


采样电阻计算器

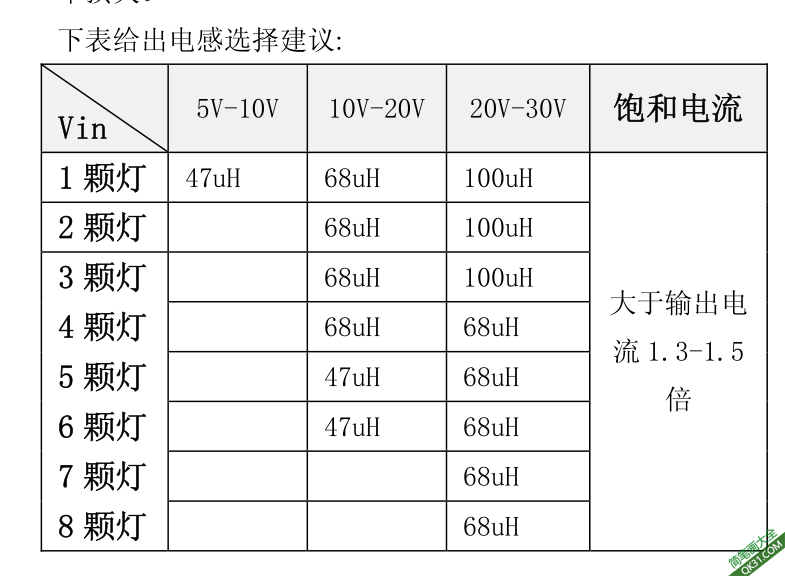

电感选型建议


肖特基二极管


输出电流小于400mA，，D1推荐SS14 ，SS16 SS14=1A40V肖特基，SS16=1A60V肖特基

输出电流大于400mA，，D1推荐SS24，SS26


特点


  极少的外部元件

  输入电压范围为 5V 到 30V

  最大输出电流可达 1.2A

  3%的输出电流精度

  复用 DIM 引脚进行 LED 开关、模拟调光和 PWM 调光

  LED 开路自然保护

  峰值效率高达 97%

  输出可调的恒流控制方法

  过温自动降低电流实现软保护

  增强散热能力的 ESOP8 封装可用于大功率驱动

  满足 RoHS 标准


应用


  低压 LED 射灯（可代替卤素灯）

  车载 LED 灯

  LED 备用灯

  LED 信号灯
