PT4115 原理图高要求芯片,设计周边零件选型,PWM 线路设计、PCB设计 参数计算器



公式排序

PT4115 原理图高要求芯片,设计周边零件选型,PWM 线路设计、PCB设计 参数计算器 101


采样电阻计算器


电流(A)
=
————————————————
采样电阻
Ω

RS ≥ 0.082 Ω



注意:实际使用中需要尽量比标准采样电阻更低点,如果输出1A电流,可以采取0.19欧采样电阻


产品概述

PT4115是一款连续电感电流导通模式的降压恒流源,用于驱动一颗或多颗串联 LED。PT4115 输入电压范围从 6V 到 30V,输出电流可调,最大可达 1.2A。根据不同的输入电压和外部器件,PT4115 可以驱动高达数十瓦的LED。PT4115 内置功率开关,采用高端电流采样设置 LED 平均电流,通过 DIM 引脚可以接受PWM 调光。当 DIM 的电压低于 0.3V 时,功率开关关断,PT4115 进入极低工作电流的待机状态。

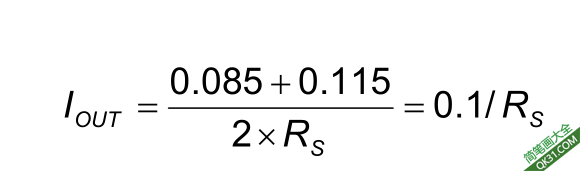

采样电阻计算公式


电感选择


肖特基二极管

输出电流小于400mA,,D1推荐SS14 ,SS16 SS14=1A40V肖特基,SS16=1A60V肖特基

输出电流大于400mA,,D1推荐SS24,SS26




主要特点

  极少的外部元器件

  很宽的输入电压范围:从 6 V 到 30 V

  最大输出 1.2 A 的电流

  复用 DIM 引脚进行 LED 开关、模拟调光和 PWM 调光

  5 % 的输出电流精度

  高达 97 % 的效率

  输出可调的恒流控制方法

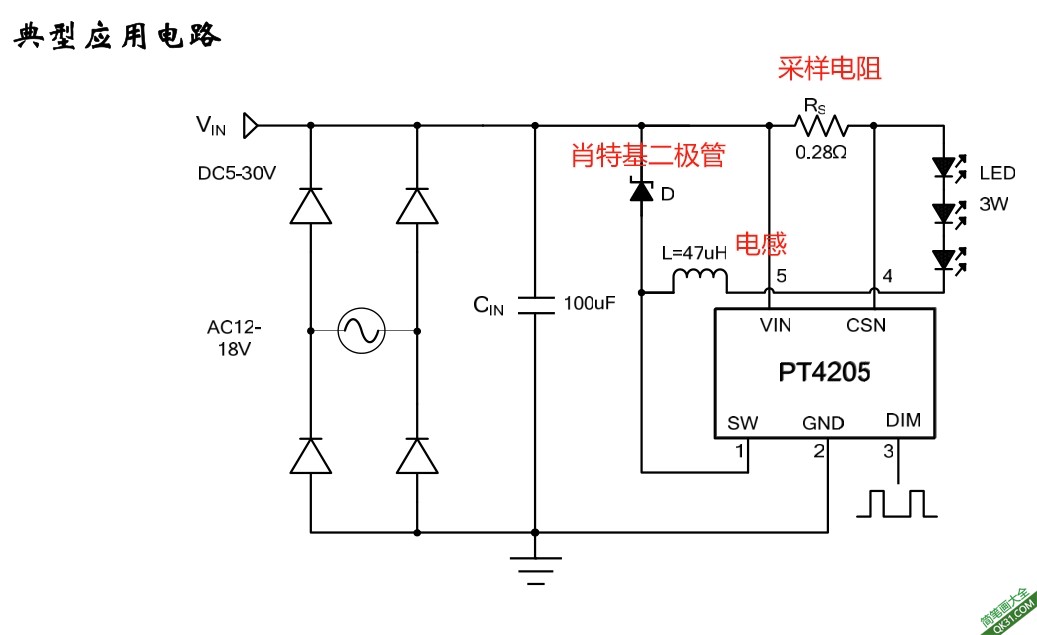

典型应用

低压 LED 射灯代替卤素灯,车载 LED 灯,

LED 备用灯,LED 信号灯
