TPS5430 原理图高要求芯片,设计周边零件选型,PWM 线路设计、PCB设计 参数计算器 118

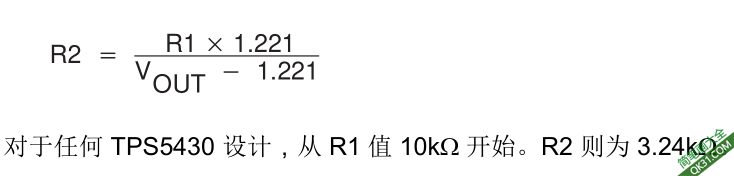

输出电压设定点 计算器


R2电阻(K欧姆)
=
R1
Ω
X 1.221
————————————————
Vout(输出电压)
V
- 1.221



注意:可以使用TI自动生成原理图方式完成原理图设计,点击下面链接

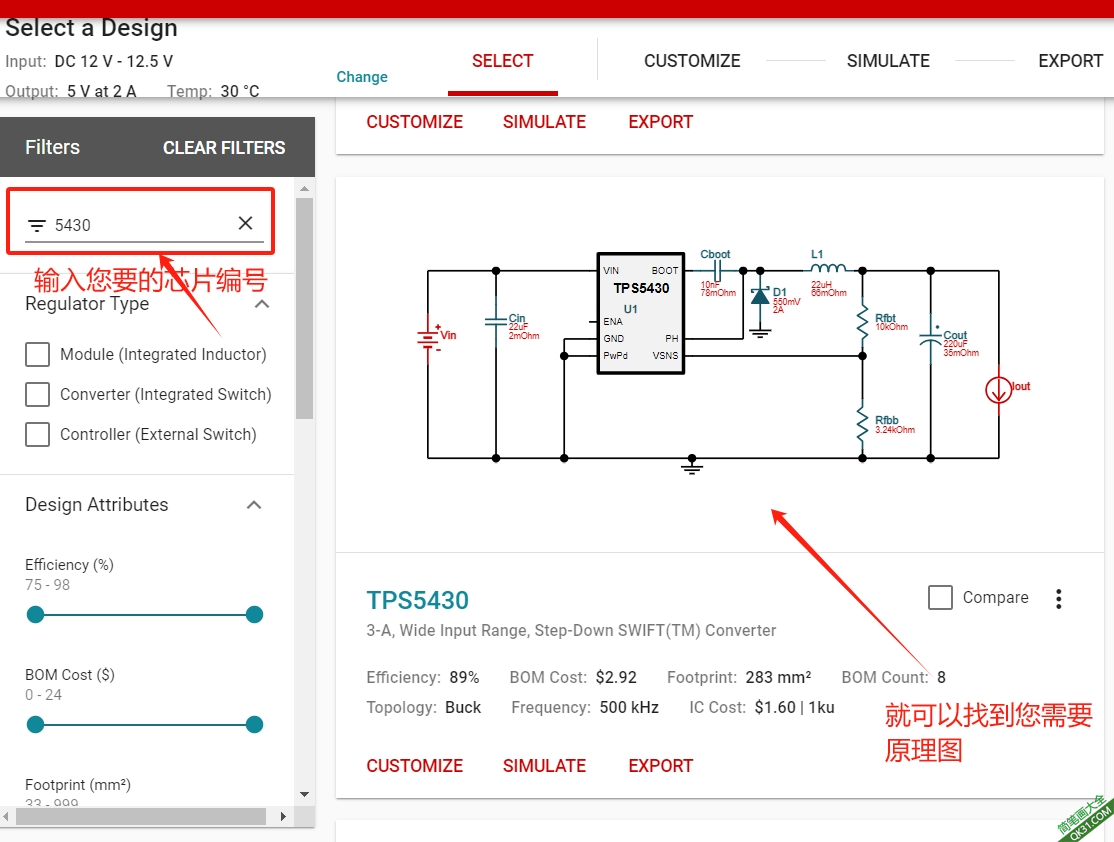

WEBENCH ® Power Designer [Ti原理图生成工具]

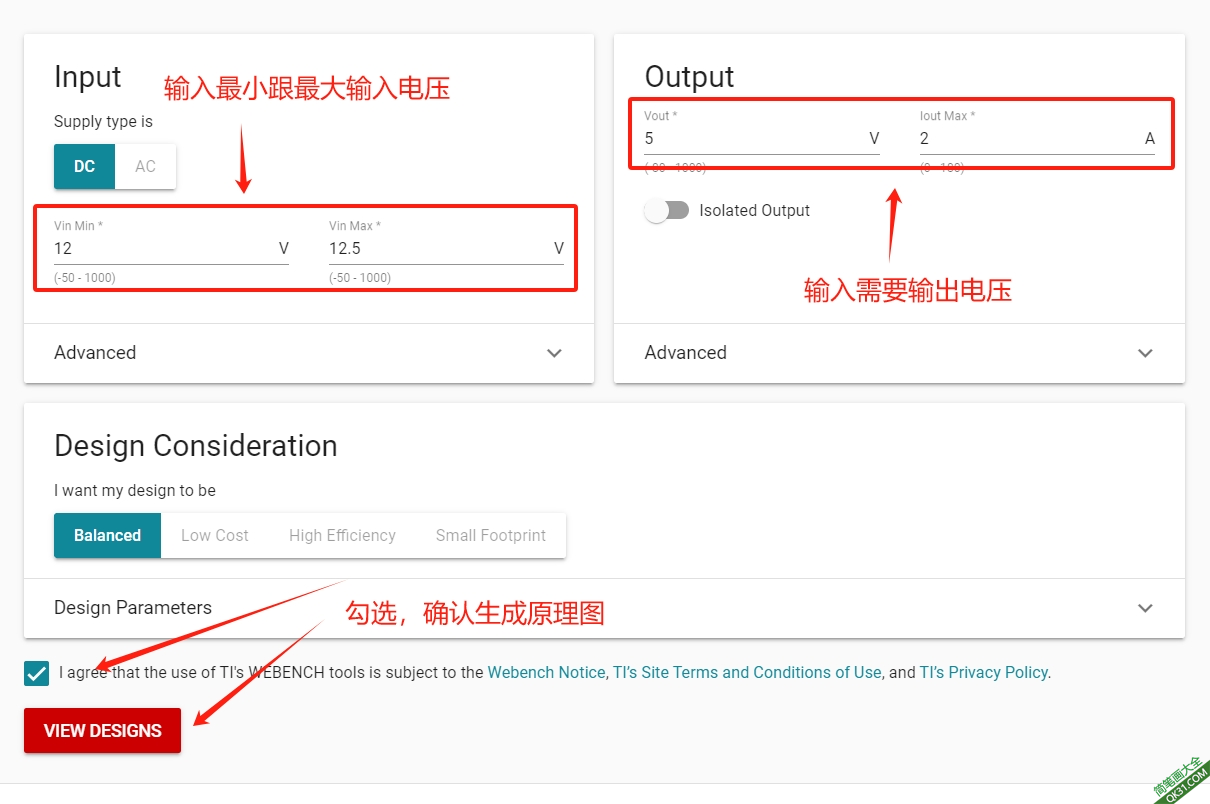

详细操作如下↓↓↓↓↓↓


TPS543x 3A 、宽输入范围降压转换器

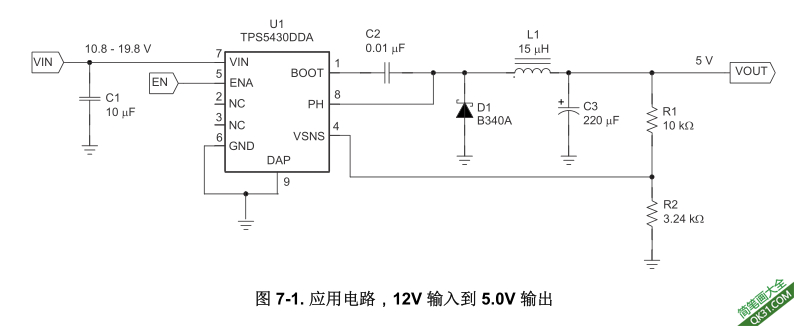

TPS5430 12V输入5V输出原理图

TPS5430 电阻计算器 输出电压设定点



1 特性

• 宽输入电压范围:

– TPS5430:5.5V 至 36V

– TPS5431:5.5V 至 23V

• 高达 3A 的连续(4A 峰值)输出电流

• 通过 100mΩ 集成式 MOSFET 开关实现高达 95%的高效率

• 宽输出电压范围:可调节为低至 1.22V,初始精度为 1.5%

• 内部补偿可最大限度减少外部器件数量

• 适用于小型滤波器尺寸的固定 500kHz 开关频率

• 通过输入电压前馈改进线路调整和瞬态响应

• 系统受过流限制、过压保护和热关断的保护

• –40°C 至 125°C 的工作结温范围

• 采用小型热增强型 8 引脚 SO PowerPAD ™ 集成电

路封装

• 使用 TPS5430 并借助 WEBENCH ® Power

Designer 创建定制设计

2 应用

• 消费类:机顶盒、DVD 显示屏、LCD 显示屏

• 工业用和车载音频电源

• 电池充电器、大功率 LED 电源

• 12V 和 24V 分布式电源系统

3 说明

TPS543x 是一款高输出电流 PWM 转换器,集成了低电阻、高侧 N 沟道 MOSFET。具有所列的特性的基板上还包括高性能电压误差放大器(可在瞬态条件下提供高稳压精度)、欠压锁定电路(用于防止在输入电压达到 5.5V 前启动)、内部设置的慢启动电路(用于限制浪涌电流)以及电压前馈电路(用于改进瞬态响应)。通过使用 ENA 引脚,关断电源电流通常可减少到15μA。其他特性包括高电平有效使能端、过流限制、过压保护和热关断。为降低设计复杂性并减少外部元件数量,对 TPS543x 反馈环路进行内部补偿。TPS5431可采用高达 23V 的电源轨运行。TPS5430 可调节多种电源,包括 24V 总线。TPS543x 器件采用热增强型且易于使用的 8 引脚SOIC PowerPAD 集成电路封装。TI 提供评估模块和Designer 软件工具,协助快速实现高性能电源设计,满足迫切的设备开发周期要求。
